1.1 简介

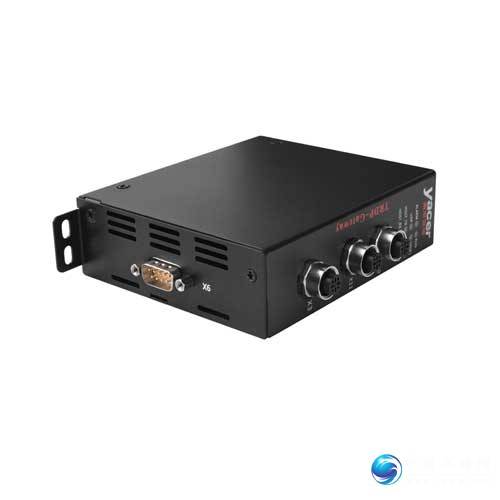

亚册TRDP-Gateway列车协议转换网关，提供2x TRDP以太网接口、1x TCP/IP以太网接口、1x串口、1x CAN接口，实现TRDP与UDP、串口或CAN总线之间的协议转换，提供TRDP PD数据采集功能。
工业级宽温，完善的隔离保护，尺寸小巧，适用于列车网络通信。
1.2 应用
l TRDP、UDP协议之间的转换
l TRDP、串口之间的转换
l TRDP、CAN总线接口之间的转换
l 列车控制和管理系统（TCMS）
l 列车机车通信网络（TCN）
1.3 特点
l 2x 100M全双工以太网接口，支持双冗余TRDP协议
l 1x 100M自协商以太网接口，实现TRDP转TCP/IP协议
l 1x串口，实现TRDP转RS-232、RS-422或RS-485
l 1x CAN总线接口，实现TRDP转CAN
l 供电可选24V、36V、48V、72V、96V、110V DC
l 提供完善的配置、调测工具，快速上手
1.4 订购选型
|
TRDP-Gateway-32 |
3 |
-LV |
|
|
串口定义： |
|
|
|
|
l 无 |
0 |
|
|
|
l 全双工RS-232接口 |
3 |
|
|
|
l 全双工RS-422串口 |
4 |
|
|
|
l 半双工RS-485串口 |
5 |
|
|
|
供电电压范围： |
|
|
|
|
l 标称24 V，范围9 ~ 36VDC |
-LV |
|
|
|
l 标称36V、48V，范围18 ~ 75VDC |
-MV |
|
|
|
l 标称72V、96V、110V，范围40 ~ 160VDC |
-HV |
|
|
1.5 技术规格
|
项目 |
参数 |
详细规格 |
|
TRDP 以太网 接口 |
连接器 |
2x M12 （D编码孔型） |
|
速率 |
100 Mbps全双工 |
|
|
网络协议 |
TRDP |
|
|
隔离保护 |
1.5 kVrms |
|
|
TCP/IP 以太网 接口 |
连接器 |
1x M12 （D编码孔型） |
|
速率 |
100 Mbps自协商 |
|
|
网络协议 |
TCP/IP |
|
|
隔离保护 |
1.5 kVrms |
|
|
串口 |
连接器 |
1x DB9 针型（X6） |
|
接口类型 （三选一） |
RS-232全双工串口 RS-422全双工带隔离串口 l RS-485半双工带隔离串口 |
|
|
波特率 |
≤ 921.6 kbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
CAN 接口 |
连接器 |
1x DB9 针型（X4） |
|
接口类型 |
CAN总线隔离接口（CAN 2.0A、CAN2.0B，ISO 11898） |
|
|
波特率 |
50 Kbps ~ 1 Mbps |
|
|
隔离保护 |
2.5 kVrms |
|
|
配置管理 |
配置工具 |
yacer-DMS配置管理软件 |
|
配置接口 |
以太网接口 |
|
|
电源 |
供电电压 |
LV：标称24 V，范围9 ~ 36VDC MV：标称36V、48V，范围18 ~ 75VDC HV：标称72V、96V、110V，范围40 ~ 160VDC |
|
隔离保护 |
> 1.5 kV，支持防反接保护 |
|
|
功耗 |
< 3 W |
|
|
电源接口 |
3位5.08mm端子 |
|
|
机械特性 |
尺寸 |
高x宽x深：124 x 36 x 104 mm |
|
重量 |
500g |
|
|
工作环境 |
工作温度 |
-40 ~ +70℃ |
|
存储温度 |
-40 ~ +85℃ |
|
|
工作湿度 |
5 ~ 95% RH（无凝结） |
