泵用H型弹性块联轴器（符合JB/T 5511-2006等行业标准）是一种非金属弹性元件挠性联轴器。它利用若干个H表状的弹性件，将主、从动端半联轴器的凸块对应插入其间，从而实现两半联轴器的联接。作为水泵机组的重要传动部件，它专门用于连接水泵与电机等驱动设备的轴系，在传递功率的同时，能有效降低安装精度要求，缓和冲击并避免危害性振动。

二、 核心结构与材质

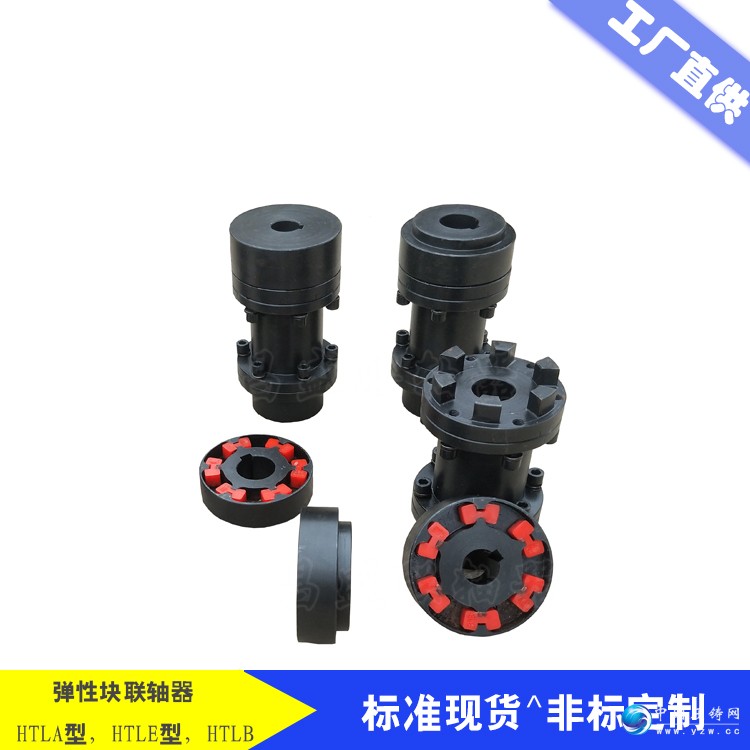

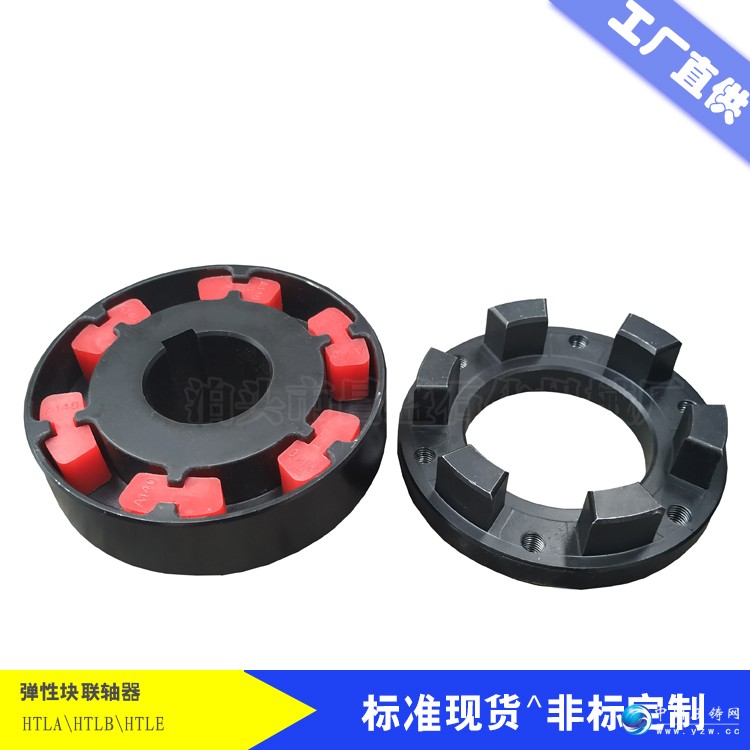

该联轴器结构极其紧凑，主要由三个部件组成：

主、从动端半联轴器：金属部件通常由优质灰口铸铁（如GG-25）制成，具备出色的结构强度。

H形弹性块：核心柔性元件，由合成橡胶等高分子材料制成，具有稳定的转矩传递性且脆化效应小。

金属柱销：配合弹性块进行限位与固定，在优化设计下，即使出现轴对中偏差也不易产生磨损。

三、 核心性能特点

卓越的偏差补偿与减振性能：通过弹性块的弹性变形，能够有效补偿两轴之间的径向、角度和轴向相对偏移。同时，弹性块能吸收水泵运行中的振动和冲击，起到良好的缓冲减振作用，保护传动部件并降低运行噪音。

无磨损与长寿命：弹性块在发生弹性变形时能够自由伸缩，且接触表面具有摩擦力，良好的对中可大幅提高弹性块的使用寿命。

安全失效保护功能：具备过载保护机制，在极端工况下可保证安全运行至金属柱销被剪断为止，防止设备发生灾难性损坏。

安装维护极简：采用插入式装配，整体仅由三个部件组成，装卸极为方便，大幅降低了设备的日常维护成本。

四、 运行工况参数

转矩范围：可传递公称转矩 20N·m ～ 71000N·m，既能满足小功率泵组需求，也能胜任低速大转矩的齿轮箱与驱动设备联接。

环境温度：常规适用环境温度在 -30℃ ～ +80℃ 之间。

运转特性：联接可靠，能够正反两方向运转，特别适用于需要频繁正反转的泵类场合。
