一、芯片翻新全套加工项目
1、拆卸工序
-
带板无损拆卸:从 PCBA 报废板、旧货板、库存板取下芯片;CPU、DDR、EMMC、FLASH、主控、南北桥等 BGA/QFN/QFP 拆板。
2、表面处理工序
-
除黑胶、残胶:清除芯片底部固化黑胶、红胶
-
除锡、拖锡、平锡:清理旧焊锡,修复氧化焊盘
-
精密清洗:多道清洗、除助焊剂残留、除粉尘、去氧化
3、引脚 / 焊盘修复
-
BGA 植球:全自动植球,0.35‑1.0mm 各种间距锡球加工
-

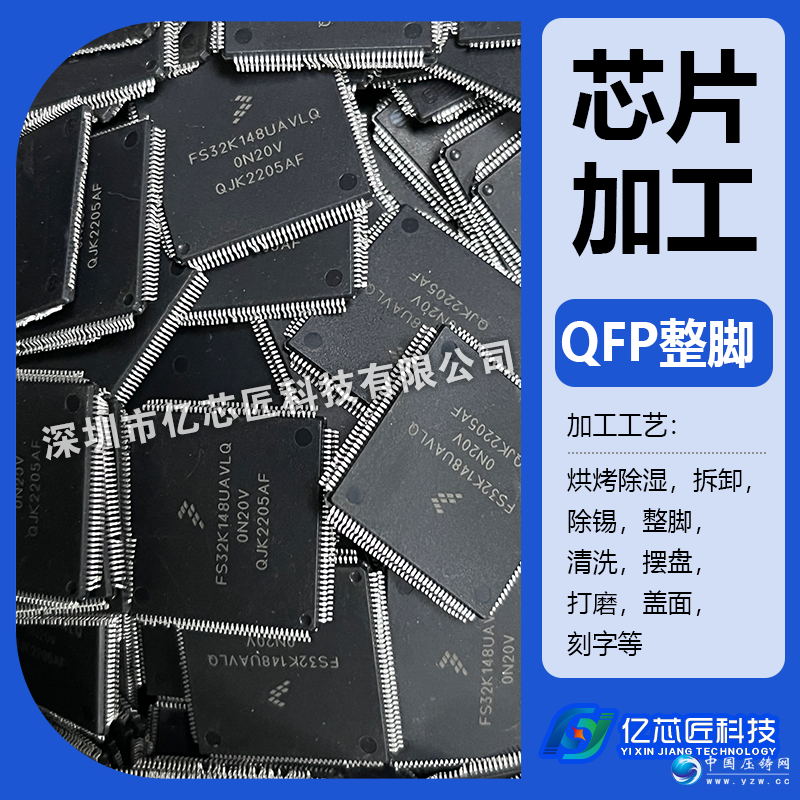

QFP、SOP、TSSOP 整脚、校脚、镀脚:修复弯曲变形引脚,重新上锡
-
QFN/DFN 除锡、焊盘修复
4、丝印外观翻新(打字改字)
-
磨字、盖面抛光、擦除旧丝印
-
激光打字、重印型号批号(IC 打标)
5、后段包装
-
装盘(托盘包装)、管装、真空防潮
-
编带加工、载带封装,可直接上 SMT 产线
6、配套检测
二、可翻新的芯片封装类型
BGA、QFN、DFN、QFP、SOP、SOIC、TSSOP、TSOP、SOT、DDR 内存、EMMC、UFS、FLASH、CPU/GPU 主控芯片等
三、分 3 大类业务
① BGA 系列翻新
拆板→除胶除锡→植球→清洗→测试→装盘 / 编带
② 引脚类(QFP/SOP)翻新
拆板→除锡→整脚校脚→镀脚上锡→清洗包装
③ 无引脚(QFN‑DFN)翻新
