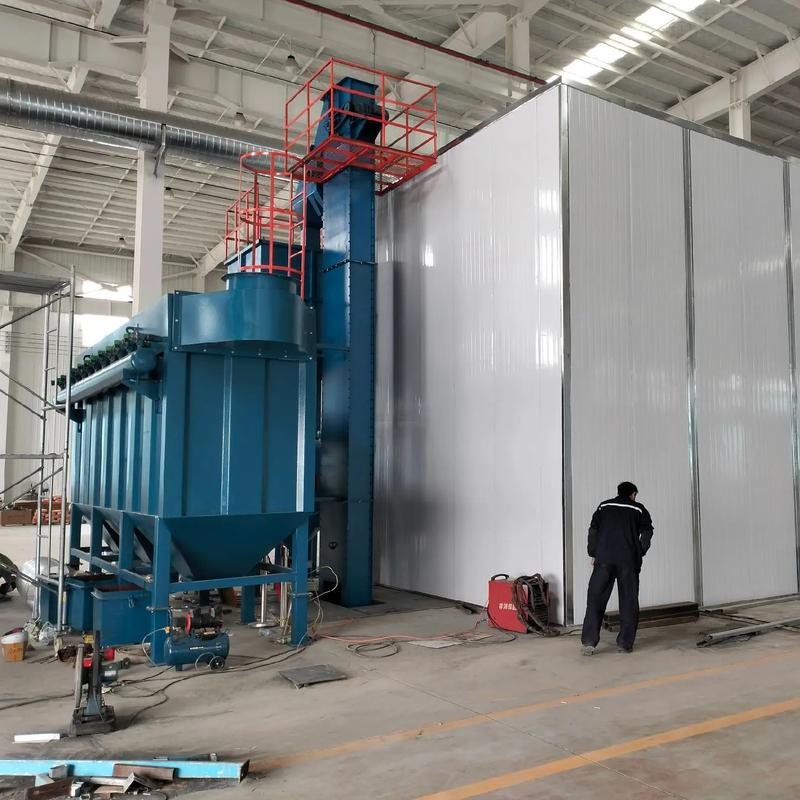

喷砂房设计采用双工位交替作业模式
双工位交替喷砂房核心是一工位喷砂、一工位上下件，无等待连续生产，效率提升约50%。以下为完整设计方案：
一、设计核心思路
作业模式：A 工位喷砂→B 工位上下件 / 吹净，完成后一键切换；单套喷砂 / 除尘 / 回砂系统共用，降低投资。
适用场景：批量中小件、重型构件、风电 / 船舶 / 钢结构除锈、涂装前处理。
关键目标：连续生产、负压无尘、磨料循环、安*互锁。
二、总体布局与房体设计
布局形式：并联双舱 / 中间隔墙，独立门体、独立操作位；共用回砂地坑、除尘总管、电控柜。
房体结构：型钢骨架 + 彩钢围护，内壁贴耐磨橡胶 / 耐磨钢板；设安全小门、观察窗、防爆照明。
尺寸建议：单工位净空 = 工件最 大尺寸 +0.8m操作余量；双工位总宽≈2× 单工位宽 +0.6m隔墙。
门体：电动对开大门 + 安全互锁，开门即停机、喷砂门必闭。
三、核心系统配置
1. 喷砂系统
套高压喷砂罐（0.4~0.8MPa），双路喷砂软管，双工位各配2~4 把喷qiang。
流量可调，支持手动 / 自动切换，满足不同工件与粗糙度要求。
2. 磨料回收循环（机械回收优先）
地板：格栅 + 集砂斗 + 刮板 / 螺旋输送机，双工位共用一套提升与分离。
流程：散落磨料→刮板 / 螺旋→斗提→旋风分离器（砂尘分离）→储砂罐→循环喷砂。
优势：回收率≥95%，耗砂量低，适合连续作业。
3. 通风除尘（负压控尘）
工艺：旋风预分离 + 脉冲滤筒除尘器，排放≤10mg/m³。
风量：单工位8000~20000m³/h，双工位按较大单工位风量设计，分时抽风。
负压：室内保持 **-50~-100Pa**，确*粉尘不外溢；作业启机、停机延时抽尘。
4. 工件输送
中小件：电动台车 / 回转工作台。
重型件：轨道平车 / 天车。
节拍：A 进砂→B 出件 + 上新件，切换时间 **≤3 分钟 **。
5. 电控与安*（核心）
PLC 控制，双工位互锁：同一时间仅一工位喷砂，防止干扰与粉尘串扰。
安*：门限位、急停、压力监控、除尘联动、照明 / 通风联锁。
界面：触摸屏显示工位状态、压力、风量、故障报jing。
四、标准作业流程
上料：B 工位装夹工件、关门到位。
喷砂：A 工位启动喷砂、除尘 / 回砂同步运行。
切换：A 完成→停机抽尘→开门出料；一键切 B 工位立即喷砂。
循环：A 工位上下件，B 工位作业，交替连续。
五、设计亮点与效益
效率：无装夹等待，产能提升50%+，人工节省1/3。
环保：全封闭负压 + 两级除尘，车间无尘，达标排放。
成本：一套主机共用，投资比双独立系统低30%~40%，磨料循环降本。
安*：互锁防误操作，视线清晰、粉尘低，职业健康友好。
六、选型建议
中小批量标准件：双舱并联 + 台车 + 滤筒除尘。
重型 / 大工件：刮板回收 + 轨道平车 + 大风量除尘。
高环保要求：滤筒除尘 + 防bao设计 + 在线监测。
贵公司需要我按你的工件尺寸、产能、磨料类型、场地尺寸，双工位喷砂房技术参数表与布局草图吗？
