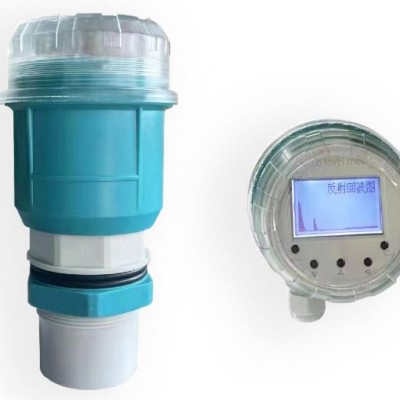

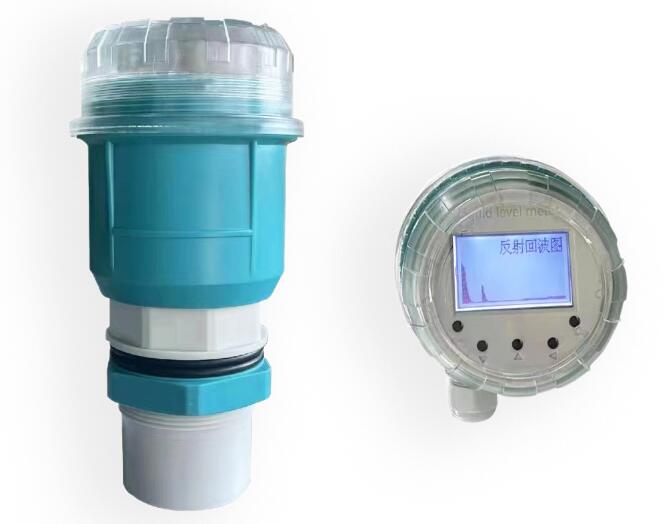

一体式超声波液位计
一体式超声波液位计http://www.china-suke.com/product-bs77.html
一、概述
SKWBCS系列一体式超声波液位计可广泛用于各类水质液位的计量或监测，结果不受水质的影响。超声波液位计还内置了多种不同算法，可实现液位、物位、流量等数据的监控，选配多种输出接口，易于同其它仪表、PLC、DCS等系统连接，以实现工业的远程监测、控制。
二、一体式超声波液位计结构和原理
2.1结构特征
超声波液位计分为分体式和一体式两大类，分体式均为四线制，一体式包含二线制、四线制，防爆型三种规格液位计；液位传感器不接触被测水溶液，屏幕显示液位及工作状态。
类型一：分体式液位计
分体式由显示仪表（二次仪表）和超声波传感器（一次表）两部分组成，结构如下(外观尺寸见6.1.1)：
类型二：一体式液位计
标准型：二线/四线制（结构和尺寸如下图）
防爆型：二线制（结构和尺寸如下图）
2.2工作原理
一体式超声波液位计测量是由安装在水面的超声波传感器，向水流表面发射一束超声波脉冲，此脉冲信号遇到水面后反射回来，能再被传感器接收到；从超声波发射到重新被接收，其时间与传感器到被测物体表面的距离成正比；仪表检测出该时间，并根据当前温度（传感器测量）空气的声速，计算出被测物体表面至传感器的距离（即空间距离），再进一步换算出液位值。
2.3产品应用
广泛应用水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等液位的测量。
不适用工况：由于以下物质的挥发气体或扬尘的吸声能力特强,所以一般情况下不可以应用。比如:发烟硫酸、硝酸、储存罐中的水泥粉、石灰粉、液体表面有大量的泡沫存在等,又比如:到达换能器的温度50℃以上或储存罐压力≥0.3Mpa时不可以应用（如果应用在带温带压的储存罐,订货时必须说明)
三、一体式超声波液位计技术参数
①量程：1、2、3、5、8、10、12、15、20、25、30、35、40m（订货选购）
②盲区：≤0.10（1m）、0.15m（2m）、0.3m（3m）、0.4m(5m)、0.5m（5-10m）、0.8m（10-15m）、1m（20m）、1.2m（25m）、1.5m（30m）、2m（30-40m）
③误差：±1mm(1m)、±1.5mm(2m)、±0.25%FS(3-40m)
④显示方式：LCD
⑤测量单位：m
⑥重复性：±0.5%
⑦功率：≤3W
⑧环境温度：-20~50℃；相对湿度：不大于90%
⑨输出：4~20mA、开关量、RS485、打印、GPRS等（注：订货选配）
⑩供电电源：12-24VDC或220VAC（选配）
四、一体式超声波液位计功能特性
①全智能、多功能、测量性能高，环境适应性强；
②多参数同时显示，高度、输出电流、时间、继电器状态；
③2路4-20mA变送输出、继电器高、低报警控制输出；
④RS485、RS232上传功能，打印功能（选配）；
⑤多种信号选择；
⑥采用多种标定方法，保证测量准确度；
⑦中英文菜单可选（选配）；
⑧自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；
