客服热线：
手机版
| 品牌泽信金属 | 有效期至长期有效 | 最后更新2026-10-08 17:36 |
| 牌号可预订 | 产地东莞 | 厂家泽信金属 |
| 浏览次数44 |

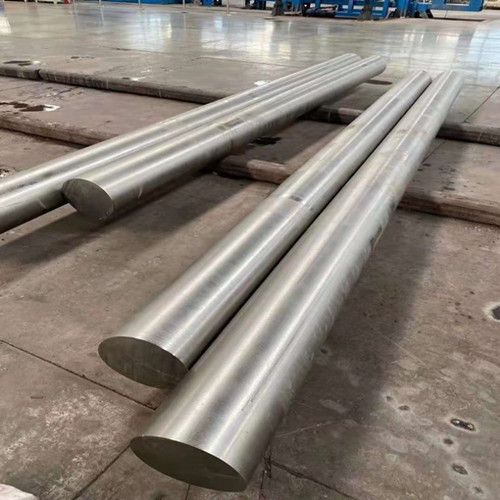

1.2363 空淬模具钢，微变形，耐磨损
1.2363（X100CrMoV5 1 / A2、SKD12、国标 Cr5Mo1V）完整简介
一、基础牌号对照
1.2363 属于空气淬火型中铬冷作模具钢，欧标完整名称 X100CrMoV5 1
美标：A2（UNS T30102）
日标：SKD12
国内国标：Cr5Mo1V 1（GB/T1299）
二、化学成分（质量占比 %）
C：0.95 1.05
Si：0.10 0.40
Mn：0.40 0.80
Cr：4.80 5.50
Mo：0.90 1.20
V：0.15 0.35
S、P≤0.030
三、基础物理参数
退火供货硬度 ≤241HB，切削加工轻松
淬火回火硬度可达 HRC58 62
密度 7.70g/cm³；空气冷却即可淬硬，油淬、水淬不需要，热处理形变极小
四、核心材料特性
空淬低变形：空气冷却硬化，大件、复杂模具淬火之后尺寸稳定，不容易翘曲；
韧硬均衡：耐磨性优 秀，韧性远高于 SKD11、D2 高铬 12% 铬系冷作钢，冲头不容易崩边开裂；
淬透性出色，厚料整体硬度均匀；电火花、线切割加工性能优；
可氮化强化表层硬度；缺点是防锈性能普通，焊接性能较差。
五、标准热处理工艺
退火：800 850℃保温缓冷；
淬火温度：920 960℃保温，空冷；
回火：180 220℃低温回火；成品硬度 HRC60 62；回火温度升高硬度下降、韧性提升。
六、优缺点
优点
空冷淬火，热处理变形微弱，适配高精度模具；
高韧性，抗冲击、抗崩裂优于 D2、SKD11；
淬透性好，厚板材硬度均匀；机加工、放电加工表现优良。
短板
耐磨性能弱于 D2；没有防锈能力；焊接难度高。
七、适用范围
五金冲压模、落料冲头、厚料冲裁模具；
冷挤压、冷镦模具、滚丝模、压印模具；
精密成型模具、耐磨镶块、工业剪切刀具、木工刀具；
高精度塑胶耐磨镶件、耐磨治具滑块
八、钢材横向对比
对比 SKD11 (D2)：1.2363 韧性更高、淬火变形更小；D2 耐磨更强、自带轻微防锈；
对比 DC53：DC53 冲击韧性顶尖；1.2363 空淬优势明显，大件模具更省心；
适合需要高精度、害怕热处理变形、冲头容易崩口的工况。
&tel=18659272536&work=18659272536&email=57130458@qq.com&org=东莞市泽信金属材料有限公司&adr=东莞塘厦镇凤凰岗工业区&url=https://yzw.cc/index.php?homepage=xuanze)
